固化拼接处理器
产品概述
讯维固化拼接处理器是本公司全新研发的一体式自研硬件架构与可视化交互UI,核心搭载纯硬件FPGA+嵌入式双核心架构。内置多通道实时预监回显技术,支持多信号源无压缩低延迟预监拼接画面全通道回显预览。支持RGB4:4:4全格式无压缩色彩采样,实现画面无压缩、无拉伸、无变形无失真的极致还原,彻底解决传统拼接设备的画面细节损失、色彩偏移问题。完美适配政企指挥中心、高端会议室、数字展厅、交通调度中心、广电演播室等全场景专业视听需求。

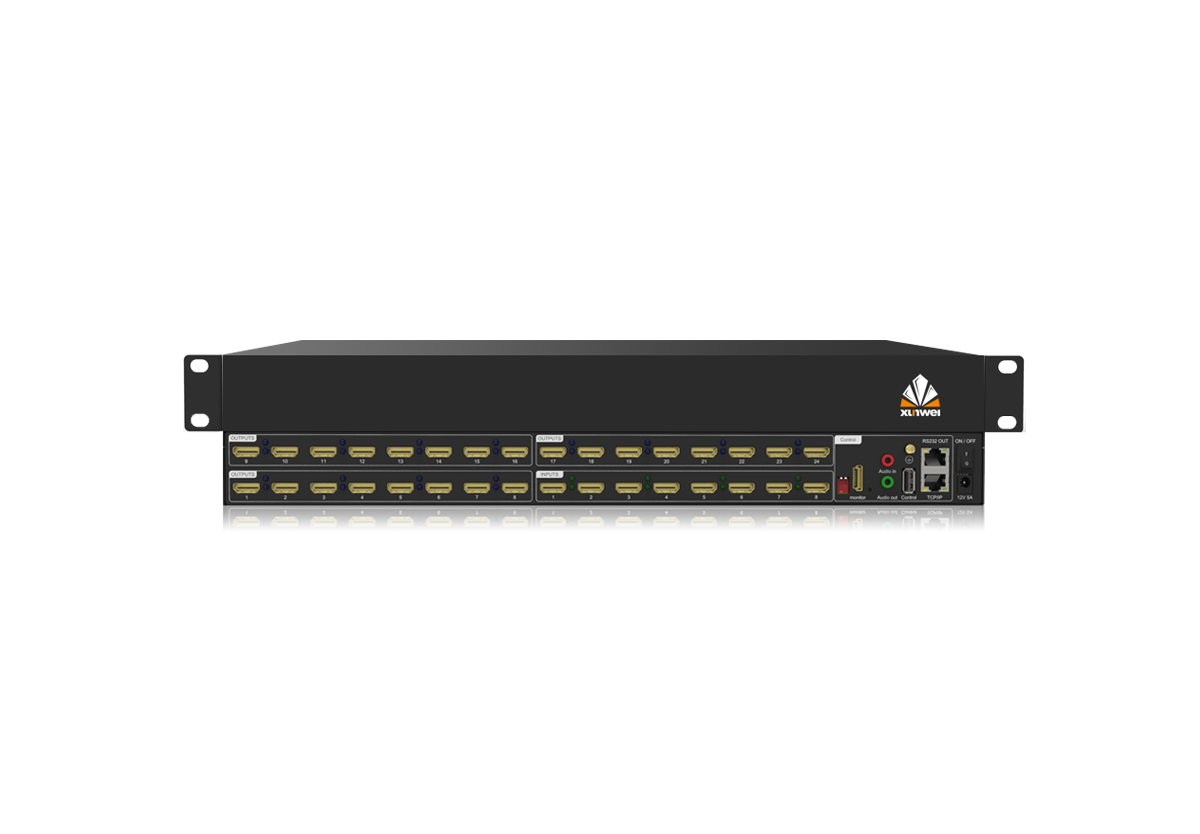

产品图片
-
![固化拼接处理器]()

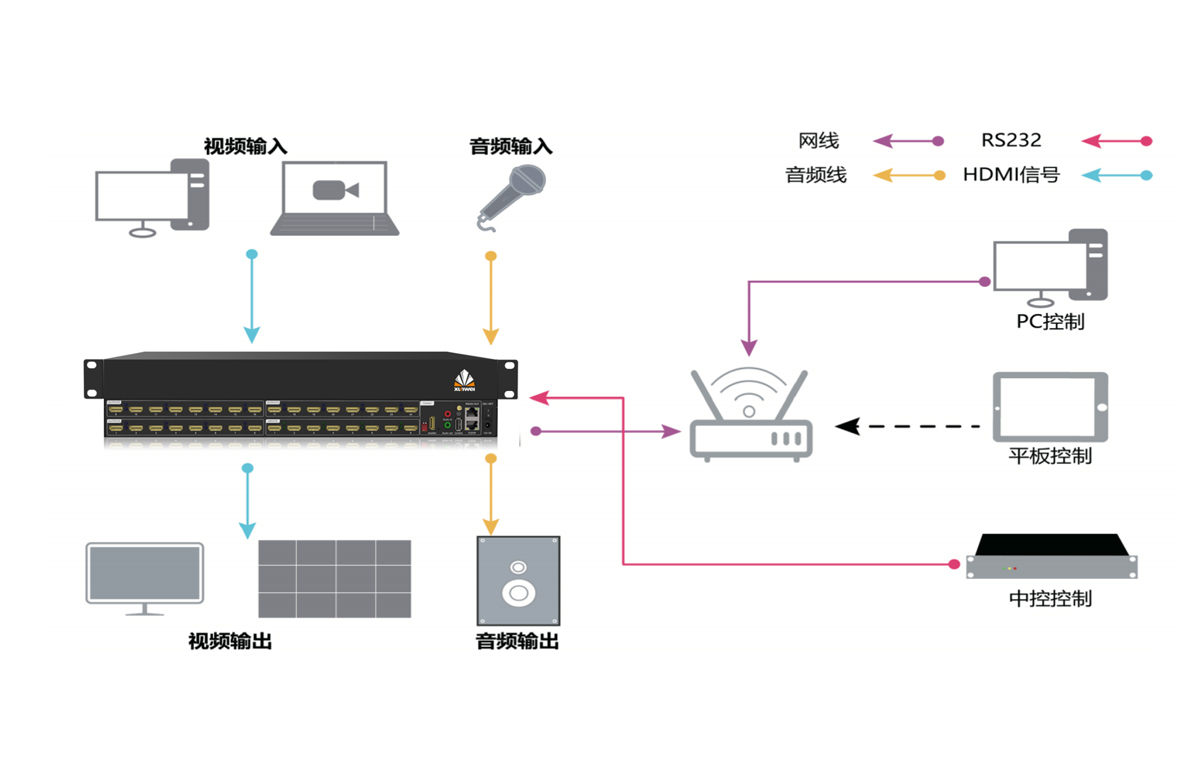

产品拓扑图![固化拼接处理器拓扑图]()
产品特性
-
输入输出
支持4/8路HDMI信号输入、4/8/16/24路HDMI输出，分辨率可达1080P。 -
无缝切换
支持信号极速无缝切换。 -
图像拼接
支持电视墙任意拼接，支持单屏9窗，支持开窗、叠加、漫游。
-
独立音频
支持1路独立音频输入，支持1路独立音频输出。 -
内嵌音频
HDMI输入输出接口支持内嵌音频。
-
底图字幕
支持底图、滚动字幕功能。 -
预监回显
支持视频信号预监、回显。 -
自定义分辨率
支持HDMI自定义分辨率输出。 -
控制方式
支持RS232，网络，Web GUl多种控制方式。
-
独立屏监控
支持独立屏信号监控。
规格参数
产品型号
XW-ZXHG0404/0808/0816/0824
输入路数
4/8路
输出路数
4/8/16/24路
音频输入
HDMI内嵌音频
音频输出
1*3.5mm立体声模拟音频
最大分辨率
1920*1080@60Hz
拼接功能
任意拼接
开窗功能
单屏开9窗，整机128窗
底图功能
支持3840*2160分辨率底图
字幕功能
矢量字幕，支持速度、颜色、字体、透明度可调
协议标准
HDMI1.3a，HDCP 1.4
色彩空间
YUV4:4:4，RGB4:4:4 8bit
控制方式
RS232，网络，Web GUl
ESD防护
接触+/-4kV，空气+/-8kV
电源
12V 5A DC
工作温度
-20°C~50°C
存储温度
-20°C~60°C
产品重量
约2.5Kg
尺寸（mm）
1U（440*280*45mm）
备注：
*以上页面中的产品图片及屏幕内容仅作示意参考;
*实物产品效果（包括但不限于外观、颜色、尺寸）和屏幕显示内容（包括但不限于背景、UI、配图）可能略有差异，请以销售实物为准;
*为提供尽可能准确的产品信息、规格参数、产品特性，讯维可能实时调整和修订以上页面中的文字表述、图片效果等内容；
*由于产品批次和生产供应因素实时变化，如遇确有进行上述修改和调整必要的情形，恕不专门通知；
*如你未能在本网站找到想要的型号及产品，请咨询我们客服人员;
*借助讯维产品、应用方案，您可以获得比其他公司更全面、更有效的方式来协助和管理您的工程，并降低工程中重复建设及品质的风险。
*讯维可量身为您定制开发产品，也可为 OEM 渠道商提供中性包装产品及服务;
*讯维销售服务热线：400-6269-808
本产品通过CCC、CE 合格评定
